RANCANGAN JARINGAN KOMPUTER

TUJUAN
Merancang pembuatan usaha Warnet dan Warkop dalam satu tempat.
ALAT DAN BAHAN
  1. Komputer
  2. Laptop
  3. Kabel UTP Cross-Over dan Staright-Trought
  4. Komputer Server
  5. Access Point Router
  6. Switch
  7. Hub
MATERI SINGKAT
Sebnetting sering diartikan sebagai metode yang dilakukan untuk membagi blok setiap alamat IP address menjadi beberapa blok IP address. Dari blok yang rentang IP address nya banyak dibuat sehingga membentuk rentang IP address yang lebih sedikit.Sebelum melanjutkan lebih jauh, ada baiknya jika kita mengenal dan memahami terlebih dahulu beberapa istilah yang sering digunakan dalam subnetting seperti di bawah ini.


Network address adalah sebuah alamat IP address yang dipakai untuk mewakili dari sekumpulan host yang tergabung dalam sebuah jaringan. Fungsinya adalah untuk menandai sebuah network agar dapat dibedakan dengan network yang lain. Karena fungsinya tersebut, network address juga dipakai untuk mengirimkan paket dari LAN ke LAN atau jaringan satu ke jaringan lain.
Broadcast address adalah alamat yang digunakan sebuah IP address untuk mengirim paket ke semua host yang ada pada sebuah jaringan/LAN. Berbeda dengan network address, broadcast address tidak diperuntukan untuk untuk mengirim paket ke jaringan lain.
Subnet mask adalah bagian IP address yang dapat menggambarkan jumlah host dari sebuah jaringan. Contoh dari subnetmask, 255.255.255.0 (subnetmask desimal) kemudian dikonversi ke bilangan binary menjadi 11111111.11111111.11111111.00000000 (subnetmask biner). Pada contoh tersebut bisa kita ketahui terdapat 8 bit angka biner nol, yang berarti jumlah host pada jaringan tersebut adalah 2^8 = 256 host. Karena bilangan tersebut berbentuk binary maka pemangkatan yang digunakan adalah 2.
Classless Inter-Domain Routing (CIDR) merupakan yang dipakai untuk mengalokasikan jumlah alamat yang ada pada blok tertentu. Misal 192.168.0.0/24, pada contoh tersebut yang merupkan CIDR adalah “/24” yang juga sering disebut dengan notasi. Pada kasus ini, bisa kita lihat pula jumlah host yang tersedia. /24 maka jika implementasikan ke bilangan biner menjadi 11111111.11111111.11111111.00000000, dengan melihat bilangan tersebut maka sudah bisa kita ketahui jumlah host yang tersedia.
Host valid / IP valid adalah alamat IP address yang dapat digunakan oleh host. Misal dalam rentang IP address 192.168.1.0/24, maka host jumlah host valid nya adalah 192.168.1.1 – 192.168.1.254. Sedangkan Ip address pertama 192.168.1.0 merupakan Network address dan IP address kedua 192.168.1.255 merupakan broadcast address.
CLASS
OKTET PERTAMA
SUBNET MAS DEFAULT
PRIVATE ADDRESS
A
1-127
255.0.0.0
10.0.0.0-10.255.255.255
B
128-191
255.255.0.0
172.16.0.0-172.31.255.255
C
192-223
255.255.255.0
192.168.0.0-192.168.255.255

LANGKAH KERJA

Untuk membangun sebuah jaringan maka terlebih dahulu lakukan perancangan jaringannya. Pada perancangan jaringan ini ada dua type media penggunaan data internet , yaitu menggunakan media kabel dan nirkabel. Pada bagian Warnet saya menggunakan media kabel yang menghubungkan antara komputer dengan switch. Komputer yang terhubung ke switch 18 komputer dan mendapatkan sumber data internet dari komputer server (Kasir). Jadi langkah subnettingnya yaitu :
Ip yang mau digunakan yaitu 192.168.50.xxx
Host = 18
2y – 2 ≥ Jumlah Host
2y – 2 ≥ 18
     2y  ≥ 18 + 2
     2y  ≥ 20
     2y  ≥ 32
     2y ≥ 32
     2y ≥ 25
        Y = 5
11111111.11111111.11111111.11100000
     255     .      255    .     255     .    224
Sehingga nilai subnet mask oktet terakhir  bernilai  255.255.255.224 dengan nilai CIDR /27 dengan pergitungan sebagai berikut:
Network IP
Valid IP
Broadcast IP
192.168.50.0
192.168.50.1 – 192.168.50.30
192.168.50.31
192.168.50.32
192.168.50.33 – 192.168.50.62
192.168.50.63
192.168.50.64
192.168.50.65 – 192.168.50.94
192.168.50.95
192.168.50.96
192.168.50.97 – 192.168.50.126
192.168.50.127
192.168.50.128
192.168.50.129 – 192.168.50.158
192.168.50.159
192.168.50.160
192.168.50.161 – 192.168.50.190
192.168.50.191
192.168.50.192
192.168.50.193 – 192.168.50.222
192.168.50.223
192.168.50.224
192.168.50.225 – 192.168.50.254
192.168.50.255
192.168.50.256



 Kemudian pada bagian Warkop menggunakan media nirkabel yang terhubung dengan beberapa komputer. Pada rancangan ini menggunakan access point router yang mendapat ip dari hub yang kemudian access point router ini di setting membentuk ip dengan network yang berbeda. Access point router mendapatkan ip dari hub yaitu 192.168.50.20/26 kemudia disetting untuk host yang akan menggunakan access point tersebut dengan ip 192.168.100.1/28. Disini menggunakan nilai CIDR /26 untuk antisipasi pengguna yang mengakses access point banyak(saya hanya menggunakan host valid sebesar 62 Host).Berikut cara sebnett IP di Access Point Router
 Ip yang mau digunakan yaitu 192.168.100.xxx
Host
2y – 2 ≥ 62 (host valid maksimal yang saya gunakan)
2y – 2 ≥ 62
     2y  ≥ 62 + 2
     2y  ≥ 64
     2y ≥ 26
        Y = 6
11111111.11111111.11111111.11000000
     255     .      255    .     255     .    192
Sehingga nilai subnet mask oktet terakhir  bernilai  255.255.255.192 dengan nilai CIDR /26 dengan pergitungan sebagai berikut:
Network IP
Valid IP
Broadcast IP
192.168.50.0
192.168.50.1 – 192.168.50.62
192.168.50.63
192.168.50.64
192.168.50.65 – 192.168.50.126
192.168.50.127
192.168.50.128
192.168.50.129 – 192.168.50.190
192.168.50.191
192.168.50.192
192.168.50.193 – 192.168.50.254
192.168.50.255
192.168.50.256



Berikut Ini gambar dari rancangan jaringan yang saya buat :
1.    Gambar Denah Awal Sebelum diberikan setting IP



2.    Kemudian settingan ketika dihubungkan menggunakan media kabel dan nirkabel

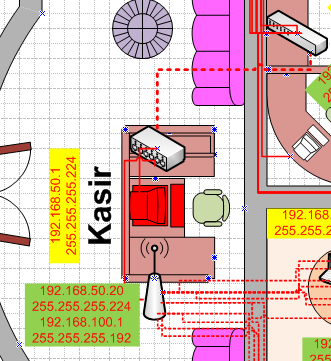

3.    Denah Bagian Kasir



4.    Bagian Warnet



5.    Bagian Warkop



Dan Hasil Akhirnya Seperti ini





Terima kasih sobat sudah menyempatkan membaca artikel sederhana ini.
